液壓泵的主要參數之壓力與轉速

液壓泵的主要參數及共性問題

  主要參數

  液壓泵的主要參數有壓力、轉速、排量與流量、功率與效率等。

  (1)壓力

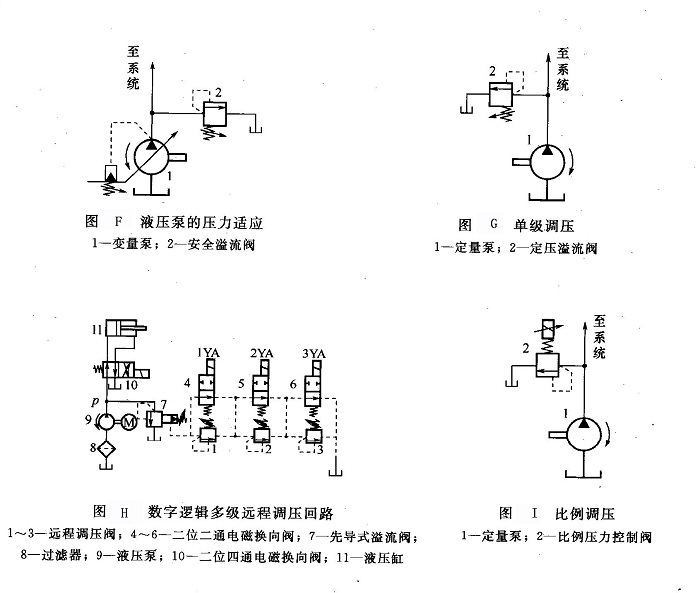

  ①工作壓力p  液壓泵實際工作時的輸出壓力稱為工作壓力。液壓泵在運行過程中，其工作壓力的大小或者隨負載變化而變化（壓力適應）（圖F），即負載越大，泵的工作壓力越大，反之則泵的工作壓力越?。换蛘哂蓧毫刂崎y或恒壓泵穩定在一個或幾個設定值上（單級調壓或多級調壓）（圖G和圖H）；對于比例控制壓力系統，泵的壓力將隨比例壓力控制閥的輸入信號（電流）的變化而變化（圖I）。

    ②額定壓力P_n  在正常工作條件下，按試驗標準規定能連續運轉的最高壓力，稱為液壓泵的額定壓力，額定壓力又稱為公稱壓力。液壓泵的額定壓力受泵本身的結構強度、泄漏等因素的制約，超過此值就是過載。

    ③最高允許壓力p_max  按試驗標準規定，超過額定壓力允許短暫運行的最高壓力，稱為液壓泵的最高允許壓力（簡稱最高壓力）。

    ④壓力差△p  泵的排油口壓力與吸油口壓力之差稱為液壓泵的壓力差。通常泵的進口壓力很低，近似為零，故在很多情況下可用泵的出口工作壓力p來代替。

我國液壓系統與元件壓力（工作壓力、額定壓力、最高壓力等）的法定計量單位采用Pa（帕，N/m²），當壓力較高時，采用MPa（兆帕）表示(1MPa=10⁶ Pa)。壓力應符合GB/T 2346-2003規定的壓力系列(下表)。

                   流體傳動系統及元件公稱壓力系列                 Mpa

    我國以前曾用過的壓力單位有kgf/cm²（公斤力/厘米2）、bar（巴）、工程大氣壓、水柱高或汞柱高等，而美國則一直采用英制的lbf/in²（磅力/英寸²），為了便于使用引進技術與設備，現給出這些壓力計量單位的換算關系：

    l kgf/cm²≈1 bar=10⁵Pa

    1標準大氣壓=1.01325×105MPa=10.33m水柱高=760mm汞柱高

    1工程大氣壓=l kgf/cm²=98066.5 Pa

    1 lbf/in² =6894.757293 Pa=0.068工程大氣壓

工程上通常將壓力分為幾個不同等級（下表），以便包括液壓泵及液壓馬達在內的液壓元件及系統的設計、生產及使用。

                液壓元件及系統的壓力分級             MPa

    (2)轉速

    ①額定轉速n_n  在額定壓力下，能夠長時間正常運轉的最高轉速，稱為液壓泵的額定轉速。

    ②最高轉速n_max  在額定壓力下，超過額定轉速允許短暫運行的轉速，稱為液壓泵的最高轉速。

    ③最低轉速n_min  正常運轉所允許的最低轉速，稱為液壓泵的最低轉速。

    轉速（額定轉速、最高轉速、最低轉速等）的常用法定計量單位是r/min（轉每分）。有時也采用角速度w表示泵的轉速，w的單位是rad/s（弧度每秒）[1r/min=（π/30）rad/s]。
