液壓伺服系統在車床液壓仿形刀架上的應用

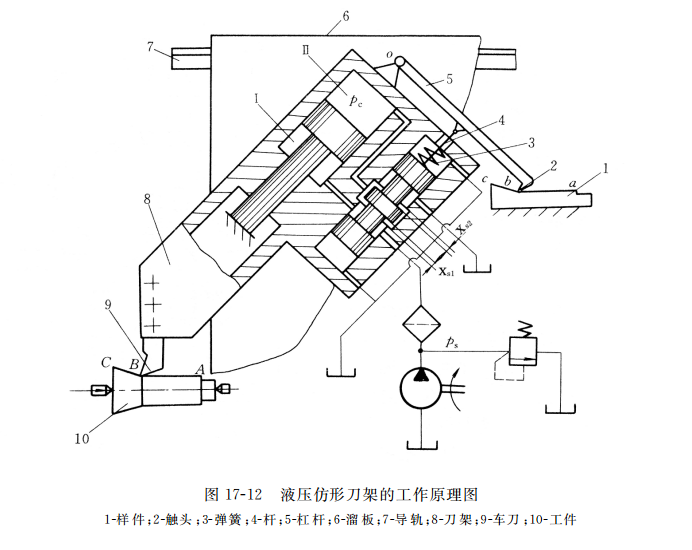

如圖17-12所示為臥式車床液壓仿形刀架的工作原理圖。 圖中采用的是正開口雙邊滑閥。仿形刀架安裝在車床溜板６ 上面，工作時隨溜板作縱向移動。 樣件 １ 安裝在床身后側固定不動。 液壓缸的活塞桿固定在刀架的底座上（安裝在溜板上），液壓缸體連同刀架 ８可在刀架底座的導軌上沿液壓缸軸向移動。

液壓缸有桿腔 Ⅰ 與供油路相通 ，其壓力等于供油壓力 ps 。 液壓缸無桿腔 Ⅱ 經滑閥開口 Xs１ 、Xs ２ 分別與供油路和回油路相通 。 假定液壓缸有桿腔有效作用面積為 A ，液壓缸無桿腔有效作用面積為 ２ A 。 當閥芯處于中間位置時 ，Xs １ ＝ Xs２ ，pc ＝ １２ ps ，液壓缸處于相對平衡狀態 ?；y一端有彈簧 ３ ，經桿 ４ 使杠桿 ５ 的觸頭 ２ 壓緊在樣件 １ 上 。 車削圓柱面時 ，溜板沿床身導軌縱向移動 ，觸頭便沿樣件 ab 段水平滑動 。 這時閥芯不動 ，液壓缸也不動 ，刀架跟隨溜板一起只作縱向移動 ，車刀 ９ 在工件 １０ 上車出 A B 段圓柱面 。

車削圓錐面時 ，觸頭沿樣件 bc段滑動 ，觸頭就繞支點 O 抬起 ，杠桿 ５ 帶動閥芯上移 ，使開口 Xs １增大 ，Xs２ 減小 ，液壓缸無桿腔壓力 pc 增大 ，推動缸體連同閥體和刀架沿軸后退 。 閥體后退又使開口Xsl 減小 ，Xs２ 增大 ，實現負反饋 。 在溜板不斷地作縱向進給的同時 ，樣件的臺肩不斷地將觸頭抬起 ，液壓缸體也就帶動車刀不斷地后退 。 這兩種運動的合成就使車刀車出 BC 段圓錐面 。仿形刀架的液壓缸軸線多與主軸中心線安裝成 ４５°～ ６０°的斜角 ，目的是為了車削直角的臺肩。

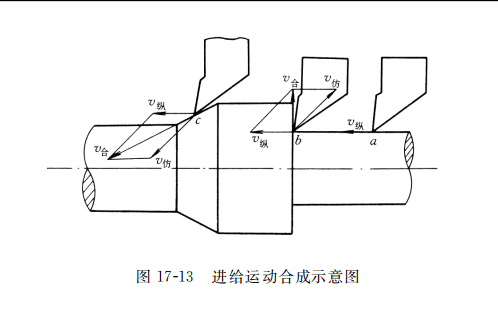

如圖17-13所示為進給運動合成示意圖。其中 v縱 表示溜板帶動刀架的縱向進給運動速度，v仿 表示仿形刀架液壓缸體的運動速度，v合 表示刀架的合成運動速度。
