軸向式的力士樂液壓泵的結構是怎樣的？

關于力士樂液壓泵的結構問題，我們?cè)谥暗奈恼轮幸灿芯唧w的描述過，除了力士樂液壓泵的結構，還有力士樂液壓泵的工作原理（力士樂液壓泵的工作原理是怎樣的）。而我們知道，力士樂液壓泵（或者說液壓泵）有分軸向和徑向，今天就來說說軸向式的力士樂液壓泵的結構是怎樣的。

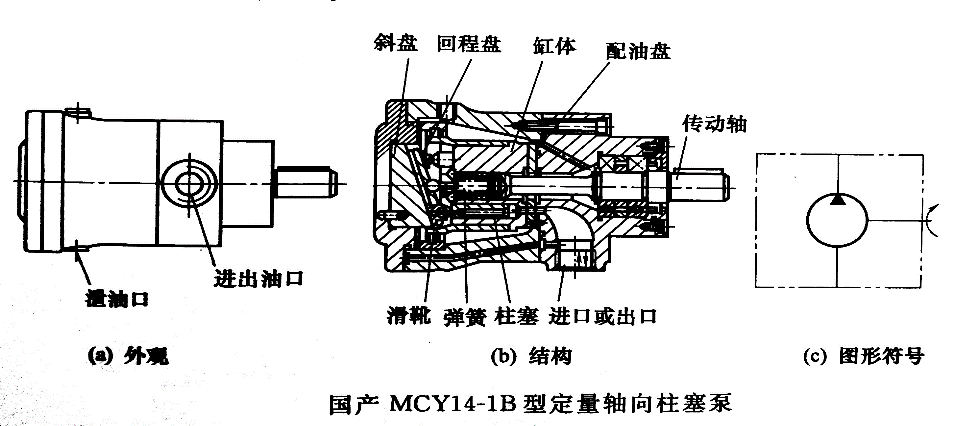

①圖1為國產MCY14-1B型定量斜盤式軸向柱塞泵的結構圖，額定壓力31.5MPa，公稱排量有1.25mL/r、2.5mL/r、10mL/r、25mL/r、63mL/r、160mL/r、250mL/r等，轉速為1000r/min、1500r/min.（圖一）

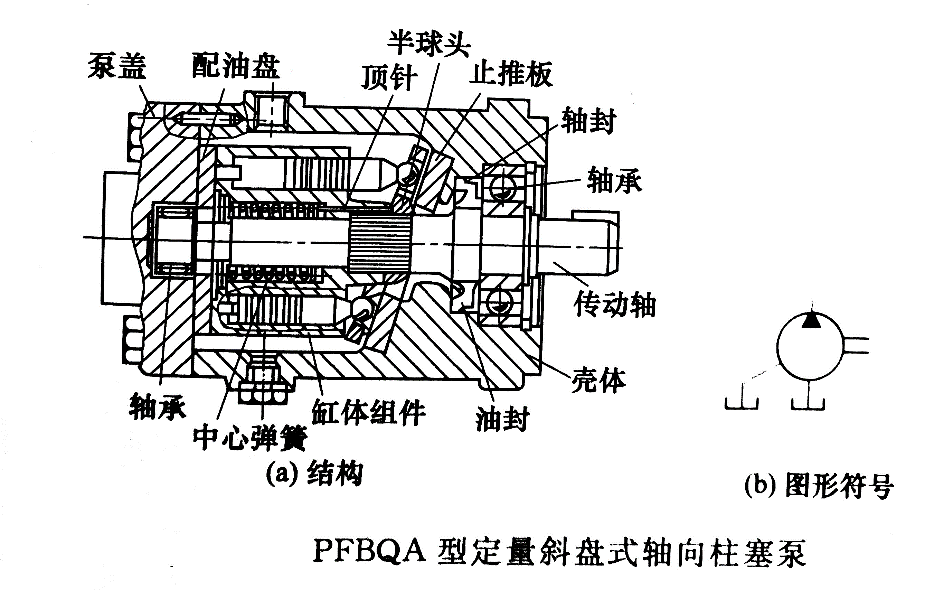

②圖3-78為美國或格土公司、中國邵陽維克公司PFBOA觀定量斜盤式軸向柱塞泵的結構圖。（圖二）

③圖為德國力士樂公司、北京華德公司A2F型斜軸式定量軸向柱塞泵結構圖，額定壓力35MPa，排量9.4~500mL/r，轉速1200~5000r/min，結構特點為球面配油盤。（圖三）④圖為德國力士樂公司、北京華德、日本內田油壓機器公司A7V型恒功率變量泵結構圖，額定壓力35MPa，排量20~~500mL/r,轉速為1200—1400r/min,斜軸式，球面配流盤。
