YLHB型液壓離合泵站的結構組成和工作原理是怎樣的？

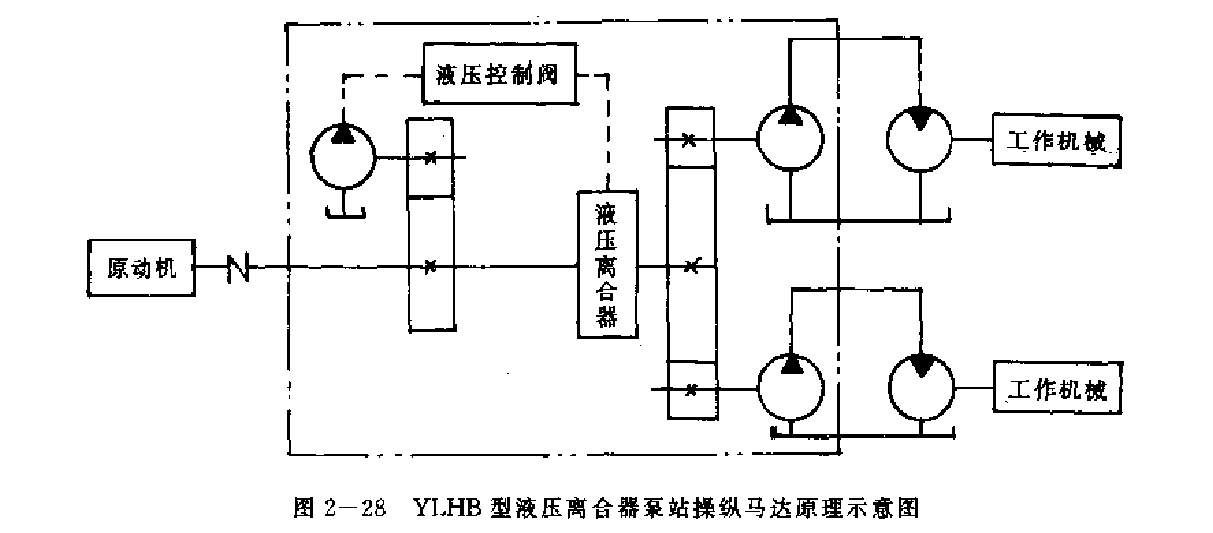

YLHB型液壓離合器泵站主要由輸人聯軸器、液壓離合器、齒輪傳動部件、液壓控制系統，液壓輔助泵、液壓動力泵等組成(見圖2-28)。原動機(柴油機或電動機)的動力通過聯軸器輸人，輸人軸后端裝有離合器內齒圈與內摩擦片接合，輸出軸前端裝有離合器外齒圈與外摩擦片接合。當離合器接合時，電磁換向閥得電，從液壓控制輔助泵輸出的壓力油經管道至配抽閥，再經輸出軸內孔至離合器外齒圈油缸內，推動活塞壓緊摩擦片，傳遞轉矩，經增速箱帶動液壓泵將高壓油送至執行元件—液壓馬達帶動網機、紋盤、錨機等工作機械，以實施對液壓.馬達的操縱口

當電磁換向閥失電時，控制油路換向，復位彈簧將活塞退回，摩擦片松開，離合器分離，液壓泵停止工作，液壓馬達亦停止工作。
