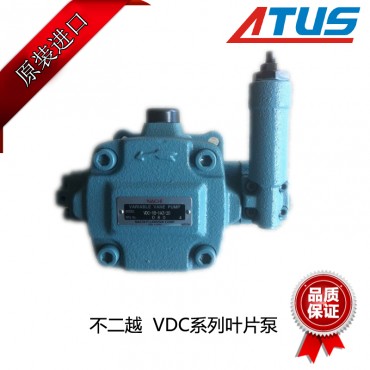

不二越VDC系列葉片泵

不二越VDC系列葉片泵特性：
1、高效，穩定的高壓運行：具有獨特的壓力控制結構和壓力平衡結構，獨立的油環3點支持方式有效地提高了高壓運行性能。運行壓力高達14MPa，發揮高效穩定的性能。
2、震動、噪音小、安靜：采用防震動和噪音多種結構，有效地提高了油環的穩定性，采用由雙活塞、控制活塞和偏置活塞進行的獨立3點支持方式，具有油環震動小，運行時平衡、噪音低的特點。
3、快速的響應和高精度動作：通過新型擋塊結構，解決了油環的變位，提高了響應性，起動時、停止時及負荷變化時，都可以得到高精度動作。
4、精確的特性，穩定的排出量：通過壓力補償器形式壓力控制結構可以達到高壓性能，高穩定的額定排出量。
5、降低動力損失的高效運行：根據各種新結構能進一步降低動力損失，特別是降低了全停止時的動力損失。
6、維護、操作簡單：由于在本泵同一側面并列安裝了壓力調整結構和排出量調整結構，使維護、操作更加簡單。（可以通過了解不二越VDR系列葉片泵來掌握更多特性）

不二越VDC系列葉片泵的使用：
1、旋轉方向：本泵的旋轉方向自軸看向右旋轉（順時針方向）。
2、泄油：泄油管必須直接配到油箱液面下，泄油管阻力為0.1MPa（參照下表）泵上帶有2個泄油口時，安裝狀態下請使用較高位置的泄油口。雙聯泵時，軸側，頭側的2處泄油口請分別直接配到油箱內。
3、排出量調節：排出量調節螺栓向右轉動，排出量減少。向左轉動，排出量增加。調節時放松鎖緊螺母進行調節，調節結束后，請用力扭緊螺母。流量調節螺栓的旋轉角度和無負荷排出量Q (r/min)的關系，請以下圖為標準。
公式： Q=q×N×10–3
Q：無負荷時排出量Qr/min
q：排量cm3/rev
N：轉速min-1
注：泵在最大的排出量時的流量調整螺栓位置為0°。虛線所示的數值是流量調節范圍的下限值。

4、壓力調節：壓力調整螺栓、向右轉動、壓力上升。向左方轉動，壓力下降。調節時放松鎖緊螺母進行調節，調
節結束后，鎖緊螺母。
5、關于出廠時P - Q調節（標準產品時）。
? 流量調節=調節到產品目錄指
? 壓力調節=調節到下表的設定壓力
6、止推螺栓及定位擋塊止推螺栓及定位擋塊是在公司內安裝調節時準確設計好的，請勿亂動（見B-33?B-34， VDC-1A、 2A/3A的截面圖中!5、 $3/!5、 #8）
7、電機采用λ-?方式起動時，需要卸載回路。因此，請注意，有關回路請咨詢。
8、泵初次運行時，泵排出側為無負荷狀態，反復的起動或停止電機，排出泵內和配管內空氣，確認泵排出油后至少進行10分鐘無負荷運行。（始動時空氣排出困難的回路請安裝排氣閥。）
9、底板：需要底板時，請按下表選用。（底板型號）

10、腳座安裝：腳座安裝雙聯泵和VDC-3的安裝腳和安裝腳座全套配件與泵一起出售，只需要安裝腳座時，含泵安裝螺栓和墊圈作為全套配件出售。詳細尺寸請參照B-36。
11、液壓油在7MPa以下使用時，請使用相當ISO VG32產品（粘度指數90以上），超過7MPa時請使用相當ISOVG68產品（粘度指數90以上）的優質石油類液壓油。
12、液壓油溫度范圍為15?60℃，開始起動油溫在15℃以下時，請加熱液壓油，或采用低壓預運行使油溫達到15℃，環境溫度為0?60℃。
13、吸油壓力設為–0.03?+0.03Mpa{–0.3?+0.3kgf/cm2}。吸油口的流速請?jiān)O(shè)在2m/sec以內。
14、皮帶和齒輪傳動一樣，泵的軸端請避免施加徑向及軸向負荷力。另外，泵軸成水平線安裝。
15、吸油濾網請使用過濾精度100μm左右（ 150目）規格。同時，在返回油箱的管路上安裝25μm的管路過濾器。

16、液壓油污染程度控制在NAS10級以內。注意防止混入水，異物及油的變色，發生油白濁時說明混入氣泡，呈茶色時說明已劣化。
17、若需使用水一乙二醇液壓油時請咨詢。
18、起動運行時，反復點動起動電機（起動、停止），排出泵內和吸油管內的空氣。
19、遇到難以排出空氣的回路時，請安裝排氣閥（參照C-13）
20、運行前請向泵內注油，確保泵滑動面的充分潤滑。
21、泵軸與電機軸的同芯偏差在0.05mm以內，泵的安裝臺架應選用有足夠剛性的材料。（角度誤差請?jiān)O(shè)在1°以內。）
