液壓系統中的保壓回路類型有哪些

       保壓回路主要是用在液壓回路中，功用是使系統在液壓缸不動或因?yàn)楣ぜ冃味a(chǎn)生微小位移的情況下能夠保持穩定不變的壓力。其功用是使某些液壓系統在工作過程中保持一定的壓力，例如為使機床獲得足夠而穩定的進給力，保證加工精度，避免發生事故，對于加工或夾緊工件，都要求系統保持一定的壓力，并使壓力的波動保持在最小的限度內，在這些情況下則需保壓回路。我們對保壓回路的基本要求是：應能滿足保壓時間的要求；保壓回路的壓力應穩定；工作可靠；經濟性好。

       保壓性能要求不高時，可采用密封性較好的液控單向閥保壓，這種方法簡單、經濟，但保壓時間短，壓力穩定性不高。保壓性能要求較高時，需采用補油的辦法彌補回路的泄漏，以維持回路中壓力的穩定。圖S為補油保壓的保壓回路。下面再介紹一種保壓回路。

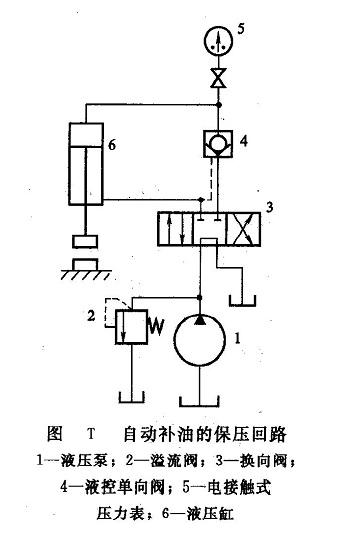

        圖T所示為應用于壓力機液壓系統的自動補油的保壓回路。其工作原理是：當閥3的右位機能起作用時，泵1經液控單向閥4向液壓缸6上腔供油，活塞自初始位置快速前進，接近工件。當活塞觸及工件后，液壓缸上腔壓力上升，并在達到預定壓力值時，電接觸式壓力表5發出信號，將閥3移至中位，使柱塞泵1卸荷，液壓缸上腔由液控單向閥保壓。當液壓缸上腔的壓力下降到某一規定值時，電接觸式壓力表5又發出信號，使閥3右位又起作用，泵1再次重新向液壓缸6的上腔供油，使壓力回升。如此反復，實現自動補油保壓。當閥3的左位機能起作用時，活塞快速退回原位。這種保壓回路能在20MPa的工作壓力下保壓lOmin，壓力降不超過2MPa。它的保壓時間長，壓力穩定性也較好。

       有些機械設備在工作過程中，常常要求液壓缸在其行程終止時保壓一段時間，這種情況就要采用保壓回路。保壓回路應能滿足保壓時間、壓力穩定性、工作可靠性、經濟性等多方面要求。不管保壓回路的類型或者說是采用哪種保壓方法，其目的都是只有一個，為液壓系統添加一個保護層次，增加液壓系統的安全可靠性。
