液壓系統的壓力損失種類和預防措施

       壓力損失有沿程壓力損失和局部壓力損失兩種。壓力損失的大小與液體在管道中的流動狀態有關，故先討論液體的流動狀態，然后再討論液體在管道中的壓力損失。

1、液體的流動狀態
        19世紀末，英國物理學家雷諾首先通過大量的實驗發現液體有兩種流動狀態：層流和紊流。層流是指液體中質點沿管道軸線運動而沒有橫向運動的流動狀態；紊流是指液體中質點除沿管道軸線運動外，還有橫向無規律運動的流動狀態。液體流動是層流還是紊流，需采用雷諾數來判斷。大量實驗證明，圓管內液體的流態不僅與液體的流速v 有關，而且還與管子的直徑d 和液體的運動粘度ν 有關。但是真正決定液體流態的，卻是v d／ν 的數值，這是一個無量綱數，稱為雷諾數，這就是說，如果雷諾數相同，液體的流動狀態也相同。

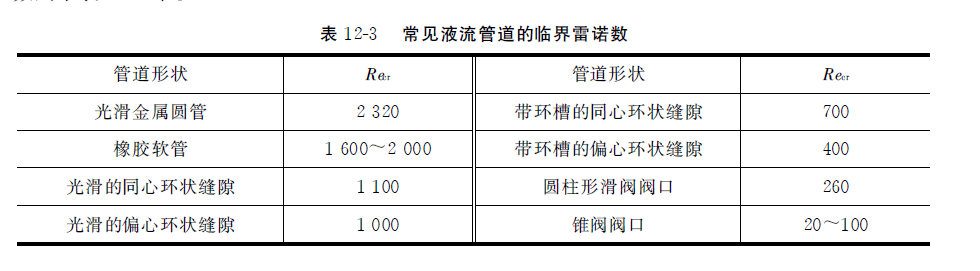

        流動液體由層流轉變?yōu)槲闪鲿r的雷諾數和由紊流轉變?yōu)閷恿鲿r的雷諾數是不同的，后者的數值小，所以一般都用后者作為判別液體流動狀態的依據，稱為臨界雷諾數，記作Recr 。當液體的Re ＜ Recr 時，液流為層流；反之，為紊流。臨界雷諾數一般可由實驗求得，常見液流管道的臨界雷諾數列于表12-3中。

2、沿程壓力損失

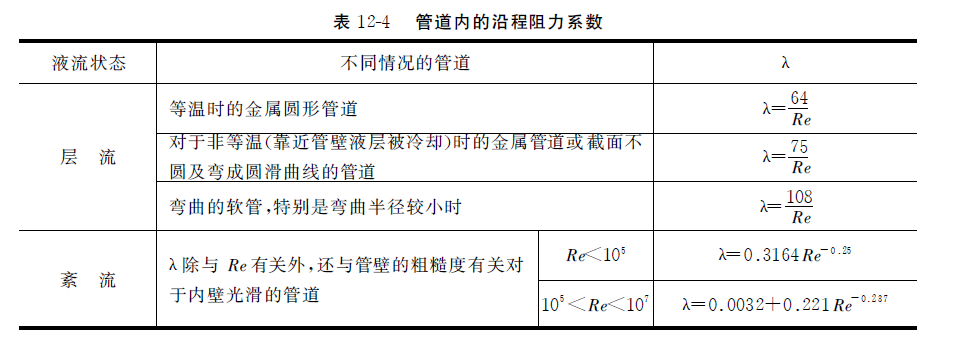

        沿程壓力損失是指液體在等徑直管中流動時因粘性摩擦而產生的壓力損失，沿程阻力系數λ 與液體的流動狀態有關，亦即與液流的雷諾數Re 有關，λ 值可按公式計算。

3、局部壓力損失
       局部壓力損失是指液體流經管道的接頭、彎頭、突然變化的截面以及閥口等處時所引起的壓力損失。液流通過這些地方時，由于其流速的大小和方向發生急劇變化，形成漩渦使液體質點相互撞擊，從而產生流動阻力，造成較大的能量損耗。液體流過各種閥的局部壓力損失，因閥芯結構較復雜，計算較困難，這時可由產品目錄中查出閥在額定流量qs 下的壓力損失Δ ps ，當流經閥的實際流量不等于額定流量時，通過該閥的壓力損失Δ pζ 可用公式計算。

4、管路系統的總壓力損失
         管路系統的總壓力損失Δ p 應為系統中所有沿程壓力損失和所有局部壓力損失之和。

壓力損失的預防措施：
        通過以上分析，可以總結出減少管路系統壓力損失的主要措施：
（１）盡量縮短管道長度，減少管道彎曲和截面的突變；
（２）提高管道內壁的光滑程度；
（３）管道應有足夠大的通流截面面積，并把液流的速度限制在適當的范圍內；
（４）液壓油的粘度選擇要適當。
